ASML to holenderskie przedsiębiorstwo technologiczne z siedzibą w Veldhoven, które tworzy zaawansowane maszyny litograficzne dla branży półprzewodników. Holenderska firma dostarcza systemy litografii ekstremalnego ultrafioletu (EUV), kosztujące około 400 milionów dolarów za sztukę. Urządzenia te naświetlają płytki krzemowe światłem o długości fali 13,5 nanometra, utrzymując prawo Moore’a i umożliwiając produkcję najnowocześniejszych układów scalonych.
Zrozumienie skali skomplikowania sprzętu wymaga poznania tożsamości producenta i jego rosnącego wpływu na globalny rynek mikroprocesorów.
ASML co to za firma i co produkuje
ASML (Advanced Semiconductor Materials Lithography) projektuje i buduje komercyjne maszyny do litografii w branży elektroniki. Przedsiębiorstwo powstało jako spółka joint venture firmy Philips oraz ASM International w 1984 roku. Obecnie ASML kontroluje rynek maszyn EUV, dostarczając sprzęt do fabryk takich gigantów jak TSMC, Intel czy Samsung.
Firma produkuje urządzenia litograficzne służące do odwzorowywania mikroskopijnych wzorów na płytkach krzemowych. Systemy litograficzne wyznaczają granicę miniaturyzacji tranzystorów w układach scalonych. Wprowadzenie technologii EUV zatrzymało kryzys technologiczny z 2015 roku, gdy tradycyjne metody naświetlania osiągnęły fizyczne granice wydajności.
Precyzyjne odwzorowanie gęstych struktur wymaga zastosowania unikalnego mechanizmu generowania światła o odpowiedniej długości fali.
©ASML

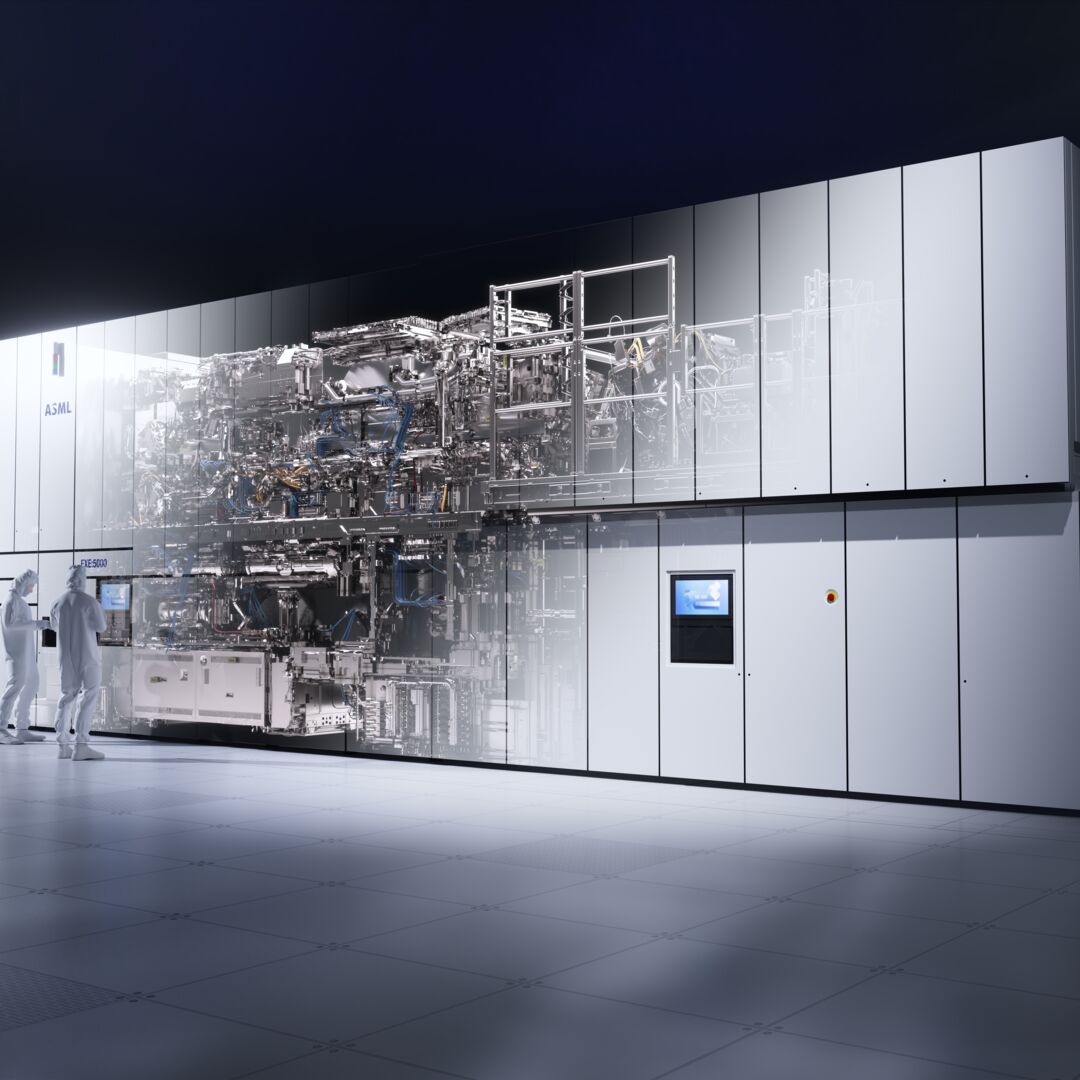

ASML maszyna EUV: fizyka i mechanizm generowania światła
Maszyna ASML wytwarza światło EUV o długości fali 13,5 nm wewnątrz komory próżniowej. Generator wystrzeliwuje 50 000 mikroskopijnych kropli stopionej cyny na sekundę z prędkością 250 km/h. Laser dwutlenkowo-węglowy o dużej mocy trafia każdą kroplę cyny trzykrotnie w ciągu 20 mikrosekund.
Promień podgrzewa cynę do temperatury ponad 219 726,85 °C, tworząc plazmę. Zjonizowane atomy cyny emitują fotony EUV. System podaje gazowy wodór do komory próżniowej, aby usuwać cząsteczki cyny z elementów optycznych i zapobiegać zanieczyszczeniu luster poprzez tworzenie stannanu.
Generowane promieniowanie trafia do zaawansowanego układu optycznego, który odpowiada za prawidłowe ukierunkowanie wiązki na podłoże krzemowe.
Ciekawostka:
Plazma cynowa jest więc ok. 40× gorętsza od powierzchni Słońca, ale wciąż ok. 68× chłodniejsza od jądra Słońca
☀️ Powierzchnia Słońca: ~5 500 °C fotosfera, dane NASA
🔥 Plazma cynowa (EUV, ASML): ~219 727 °C krótkotrwały błysk po trafieniu kropli lasera CO₂
☀️ Jądro Słońca: ~15 000 000 °C dla porównania skali
Układ optyczny i nakładanie warstw w maszynach litograficznych
Systemy litograficzne ASML nie wykorzystują tradycyjnych soczewek, ponieważ szkło pochłania światło ekstremalnego ultrafioletu. Optyka składa się z wielowarstwowych luster wyprodukowanych przez firmę Zeiss. Lustra zbudowano z naprzemiennych warstw krzemu i molibdenu o grubościach dostosowanych do długości fali 13,5 nm.
©ASML
Chropowatość powierzchni luster nie przekracza grubości kilku atomów krzemu. Zapewnia to maksymalne odbicie światła i ogranicza rozpraszanie fotonów. Urządzenie pozycjonuje płytkę krzemową z precyzją poniżej pięciu atomów przy przyspieszeniu elementów mechanicznych przekraczającym 20G.
Pełny cykl produkcyjny opiera się na ciągłym powtarzaniu skomplikowanego sekwencyjnego ciągu obróbki fizykochemicznej.
Proces litografii w produkcji układów scalonych
Produkcja mikrochipa rozpoczyna się od wyhodowania kryształu krzemu, pocięcia go na płytki i nałożenia warstwy światłoczułego fotorezystu. Maszyna ASML naświetla fotorezyst przez siatkę maskującą (retikułę), przenosząc geometryczny schemat obwodu. Naświetlone obszary fotorezystu zmieniają właściwości chemiczne i rozpuszczają się podczas płukania w roztworze zasadowym.
Cykl produkcyjny wymaga precyzyjnego wykonania następujących czynności:
- Nakładanie fotorezystu: inżynierowie nanoszą płynny fotorezyst na obracającą się płytkę krzemową, tworząc warstwę światłoczułą.
- Naświetlanie EUV: maszyna ASML kieruje promieniowanie EUV przez retikułę i zmienia właściwości chemiczne naświetlonych obszarów.
- Trawienie plazmowe: reaktor plazmowy usuwa odsłonięte fragmenty krzemu, wypalając precyzyjne mikroszczeliny.
- Metalizacja: systemy osadzania wypełniają szczeliny miedzią, która tworzy przewody łączące tranzystory.
- Czyszczenie: kąpiel chemiczna zmywa pozostałości fotorezystu i przygotowuje podłoże pod kolejną warstwę.
©ASML
Układy scalone składają się z 10 do 100 warstw ułożonych na sobie. Dolne warstwy zawierają miliardy tranzystorów, a wyższe tworzą sieć połączeń elektrycznych. Maszyny ASML gwarantują stałą pracę w trybie ciągłym, przetwarzając setki płytek krzemowych na godzinę.
Holenderski koncern ASML projektuje i dostarcza maszyny litograficzne EUV stanowiące kręgosłup globalnego przemysłu mikroprocesorów. Brak dostaw maszyn tego dostawcy natychmiastowo paraliżuje produkcję najnowszych układów scalonych dla chmury obliczeniowej, branży motoryzacyjnej oraz sektora sztucznej inteligencji. Przerwanie łańcucha dostaw tego producenta wywołuje ogólnoświatowy kryzys gospodarczy.
Z technologii oraz maszyn litograficznych ASML korzystają bezpośrednio giganci produkcji półprzewodników:
- TSMC.
- Samsung.
- Intel.
Urządzenia te tworzą komponenty zasilające całą branżę Big Tech, w tym firmy takie jak:
- Apple.
- Nvidia.
- AMD.
- Qualcomm.
Obejrzyj materiał How ASML, TSMC And Intel Dominate The Chip Market, aby poznać szczegóły mechanizmu dominacji tych podmiotów na rynku mikroprocesorów. Nagranie przedstawia produkcję mikrokontrolerów oraz wyjaśnia powody uzależnienia światowych firm technologicznych od aparatury holenderskiego dostawcy.
Wycena rynkowa holenderskiego giganta technologicznego ASML wynosi obecnie około 650–680 miliardów dolarów (USD). Kapitalizacja ta plasuje spółkę w ścisłej czołówce najcenniejszych przedsiębiorstw świata oraz na pozycji lidera europejskiego sektora technologicznego. Spółka ASML zajmuje pozycję w pierwszej piętnastce największych przedsiębiorstw w indeksie Nasdaq 100. Pod względem kapitalizacji rynkowej firma plasuje się wśród czołowych podmiotów omitted giełdy Nasdaq z wyceną przekraczającą 650 miliardów dolarów.
